VFO-Maus für SDR-Programme


Grundlage ist eine PC-Maus.
Bei SDR-Programmen dient
das Rädchen der Maus zur
Frequenzveränderung (VFO).

Da es das PC-Betriebssystem
gestattet, zwei Mäuse
gleichzeitig zu betreiben,

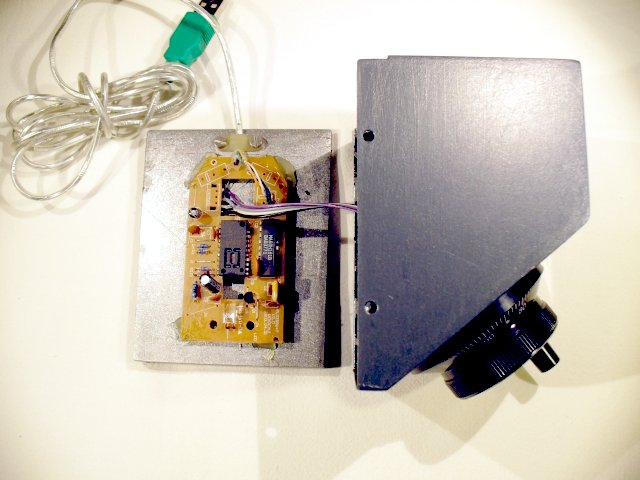

wurde eine umgebaut und
dient als VFO mit einem
normalen Knopf.










Die verwendete Maus hatte
einen Encoder mit 24 Schritten
pro Umdrehung.
Der hier eingebaute hat 100
Schritte und ermöglicht ein
gutes Abstimmen.

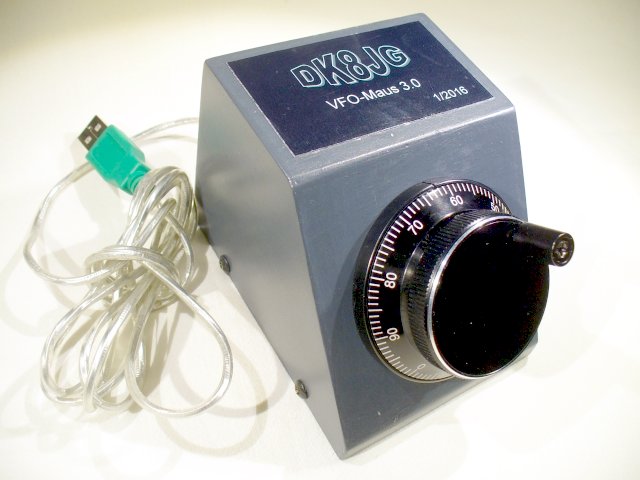

Das Eigenbaugehäuse besteht
aus 0,8mm Stahlblech mit
einer 7mm-Bodenplatte, die
eine gute Standfestigkeit
ergibt.
Die Neigung des VFO-Knopfes
beträgt ca. 50 Grad.

Aufbaubeschreibung im
Download-Bereich








<
