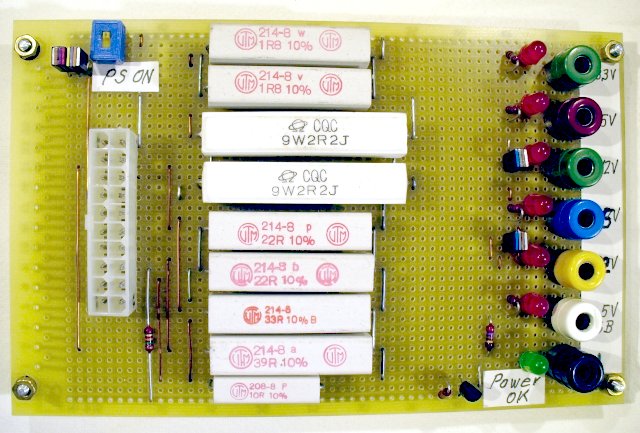

Netzteiltester

Für PC-ATX-Netzteile

Alle Spannungen werde
belastet und mit je einer
LED angezeigt.

Zusätzlich stehen
Meßbuchsen zur Verfügung.

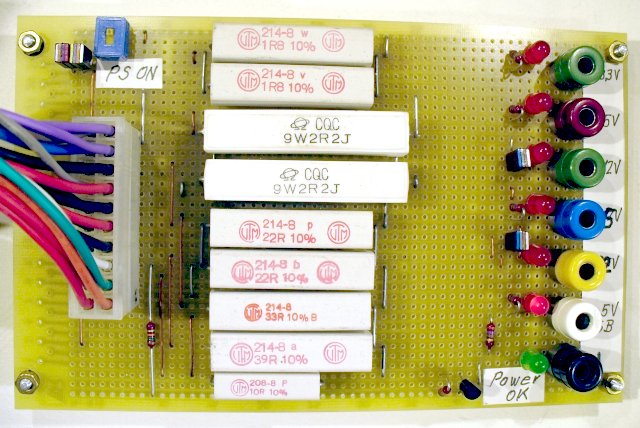

Netzteiltester

PC-Netzteil angschlossen
und 230V eingeschaltet.

Es leuchtet die LED
+5V Standby.

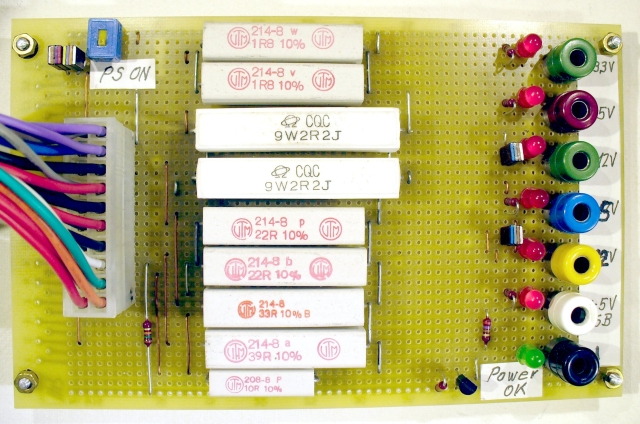

Netzteiltester

Netzteil ist mit dem Schalter
"PSON" eigeschaltet.

Alle Spannungen werden mit
einer LED angezeigt.

Dieses Netzteil liefert keine
-5V sowie -12V mehr.
Die LED "POWER OK" leuchtet
sehr dunkel.

Belastungen der Spannungen:

+ 5V - 22W
+ 12V - 13W
+3,3V - 12W
- 5V - 0,6W
- 12V - 4,4W
+5V SB - 2,5W
