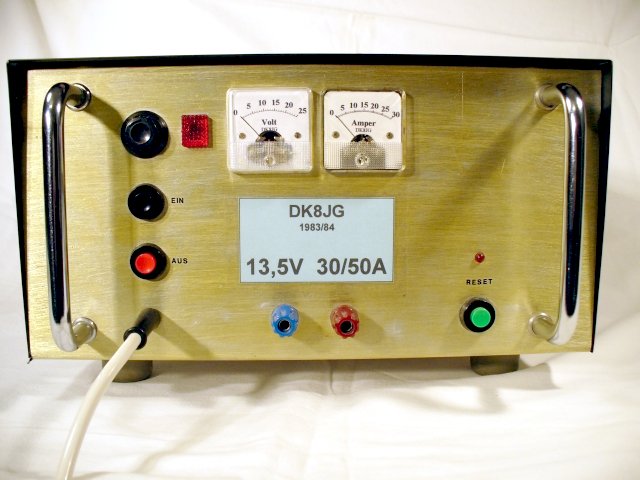

13,5V 30/50A Netzteil nach einer Schaltung von Ernst, DJ2RA, aus der Zeitschrift BEAM 1/83. Erweitert wurde die Schaltung von mir mit einer Schützschaltung zun Ein- und Ausschalten des Netzteiles. Sowie mit einer Überspannungsabschaltung mit einer 15V Zehnerdiode und einem Thyristor.

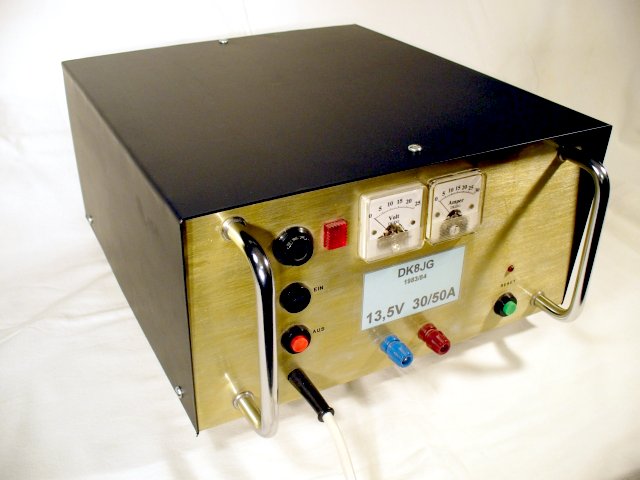

Netzteil eingebaut in ein eigenbau Alluminiumgehäuse.

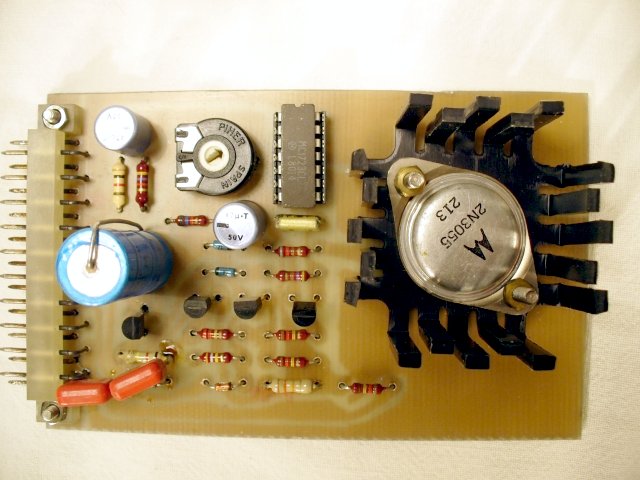

Steckbare Reglerplatine mit dem µA723 als Regelelement. Der 2N3055 treibt die 4 Leistungstransistoren 2N3772. Mit dem Trimmer läst sich eine Spannung zwischen 12,5V und 14,7V einstellen.

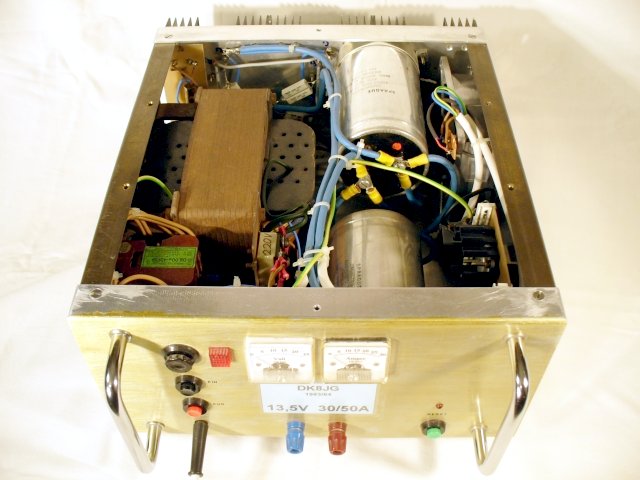

Hier sind der Netztrafo mit ca 500VA und einer der beiden 40000 µF 35V Kondensatoren zu sehen. Die beiden Meßgeräte haben eine neue Skala bekommen, das Ampermeter einen Shunt.

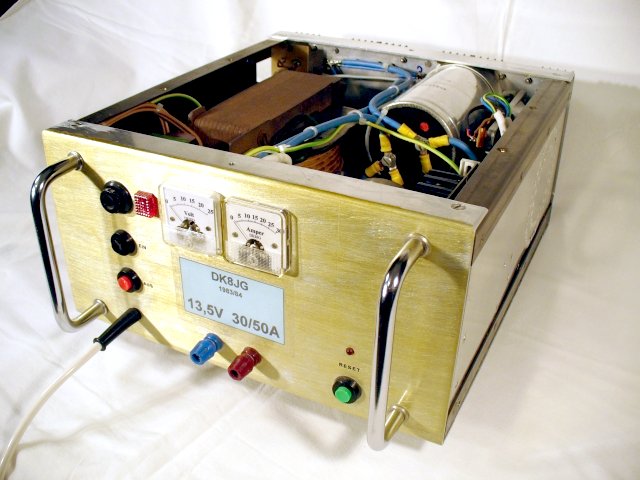

Recht, hinten ist der temperaturgereglter 12V Lüfter zu sehen. Links, vorne ist ein 230V Schütz zu erkennen, für die Anschaltung des Netzteiles auf Tastendruck.

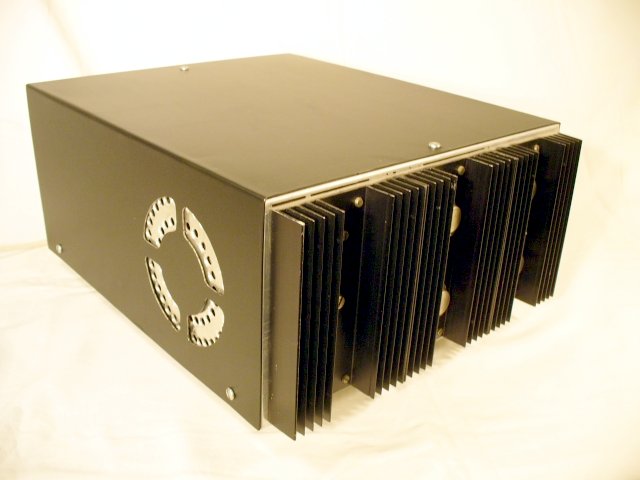

Netzteil von hinten, zu sehen sind die 4 Leistungstransistoren 2N3772. Nicht sichtbar ist der Gleichrichter 70V 50A der auf der Innenseite mit dem Kühlkörper verschraubt ist.
Wenn Interesse an den Schaltungen besteht, bitte E-Mail an mich.
