Der CW-Multi-Keyer, umschaltbar für den Imabic-
und Ultimatic-Modus nach Bauvorschlägen
von Martin, DJ4EE, und Peter, DK4MX.
im CQ-DL 9/198 und 2/2014.

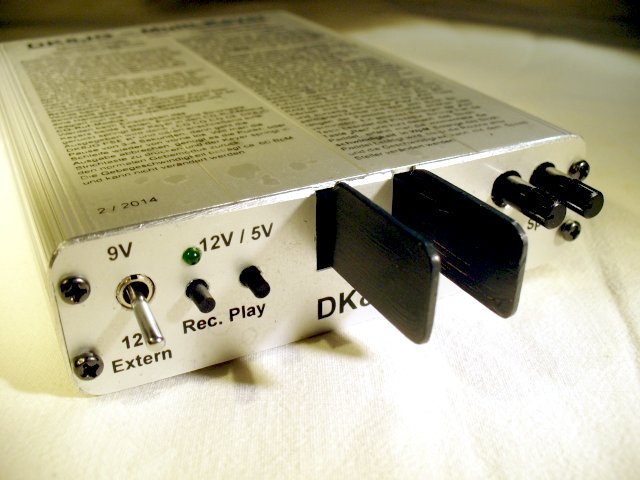

Vorderseite.

Abmessungen: H/B/T 30x112x150mm.

Stromversorgung:
Intern: 9V Batterie
Extern: 6,5 - 16V

Im Imabic-Modus ist auch eine
CQ-Ruf-Schleife integriert.
Siehe auch Downlod-Bereich
unter "Mini CW-Geber".

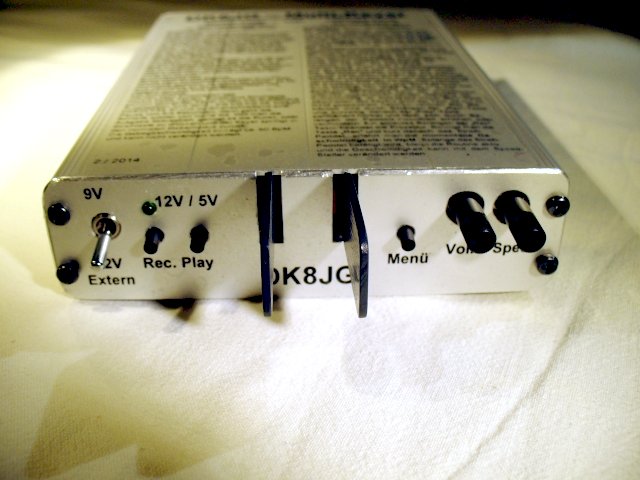

Vorderseite mit den Paddeln
und den Bedienelementen.

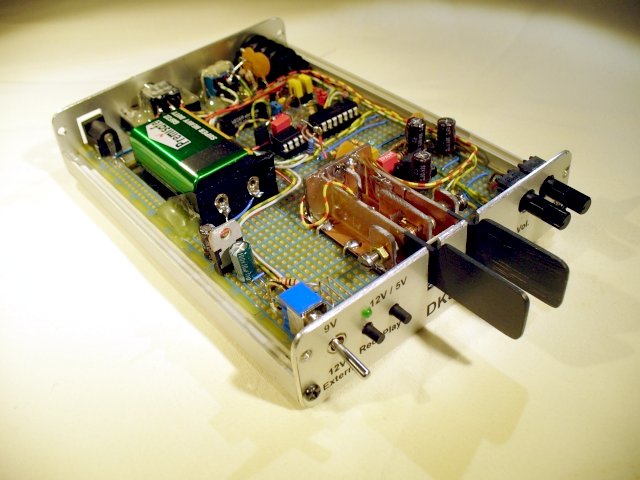

Ohne Gehäuseoberschale.

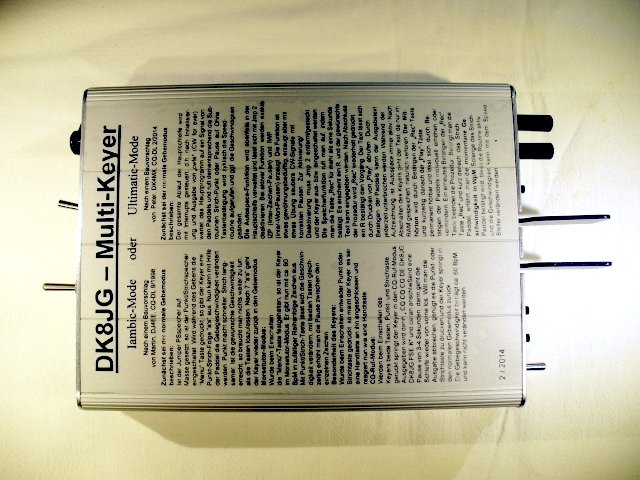

Kurzbeschreibungen der beiden
Bedienungsanleitungen
auf der Gehäuseoberschale.

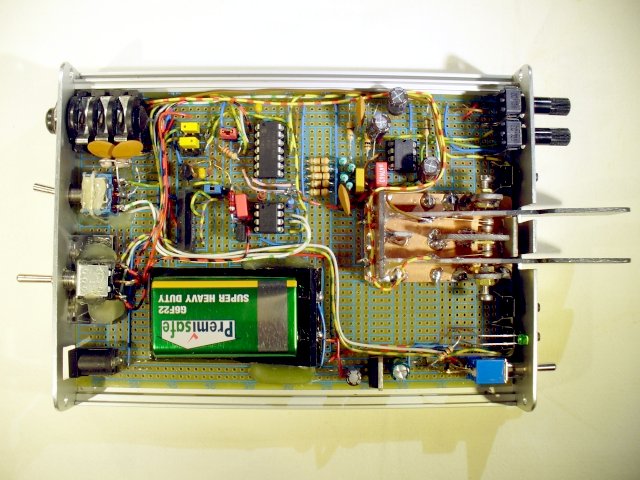

Übersicht der einzelnen Bauelemente:

Oben Mitte der PIC16F688 für den
Ultimatic-Modus.
In der Mitte der PIC12F675 für den
Imabic-Modus.
Rechts oben der NF-Verstärcker.

Der Lautsprecher befindet sich
unter der Batterie.

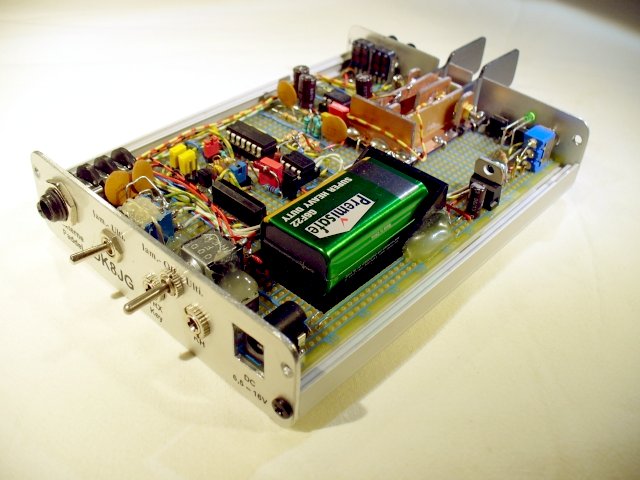

Alle Bauelemente sind auf der
Platine befestigt, somit ist
der Keyer auch ohne Gehäuse
betriebsbereit.

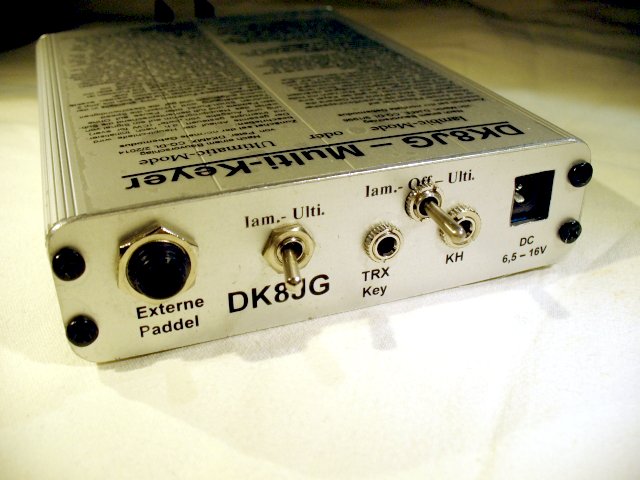

Die Rückseite mit allen Anschlüssen
die man so braucht.

Umschalter für die internen Paddel.
Umschalter für die Stromversogung
der beiden PICs.
