Mini-Whip Aktivantenne für 0 - 30 MHz.
Nach einer Schaltung von PA0RDT.

Mit einer Fernspeiseweiche.

Betrieben wir die Antenne
mit 12V.


Die Antenne soll später
an meinen Antennenmast,
natürlich in einem
wasserdichten Gehäuse.
(Abflußrohr)

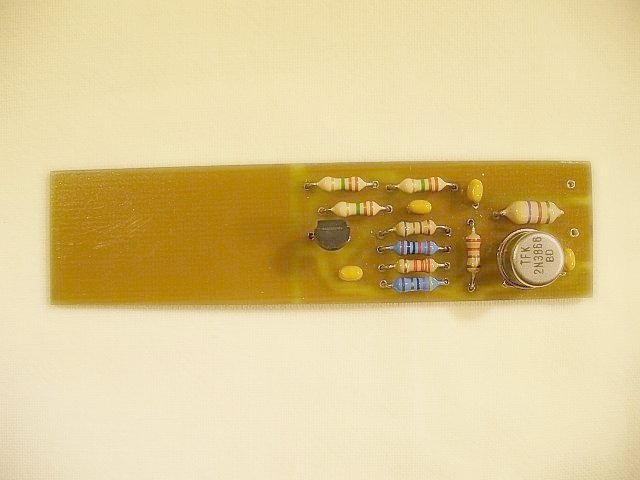

Die Platine der Antenne.
Homemade.

Statt des J310 verwende ich
den BF 245 C.
Statt des 2N5109 verwende ich
den 2N3866.

Abmessungen:
80 x 20mm.
















Die Platine von unten.
Wie man sieht - Homemade.
Die große freie Fläche
ist die eigentliche
Antenne.
Eine E-Feld-Sonde.



















Die Fernspeiseweiche mit
dem 12V Anschluß.

Abmessungen:
35 x 20mm.




















Die Fernspeiseweiche
von unten.
