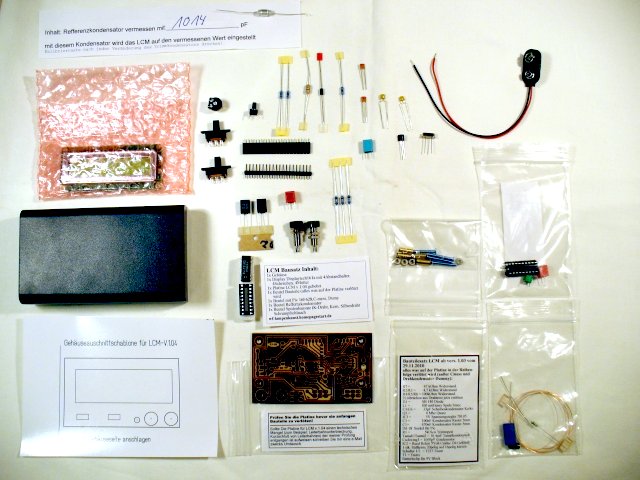

Komplettbausatz von Willi Fritsch. Weitere Infos: E-Mail an mich.

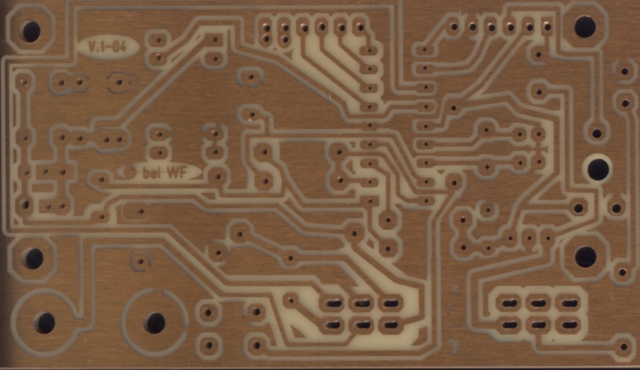

LC-Meter Platine nach einer Schaltung von VK3BHR.

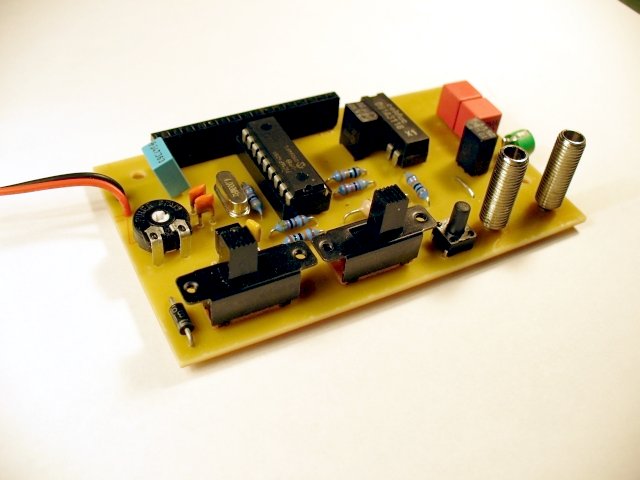

Platine vollständig bestückt ohne Display.

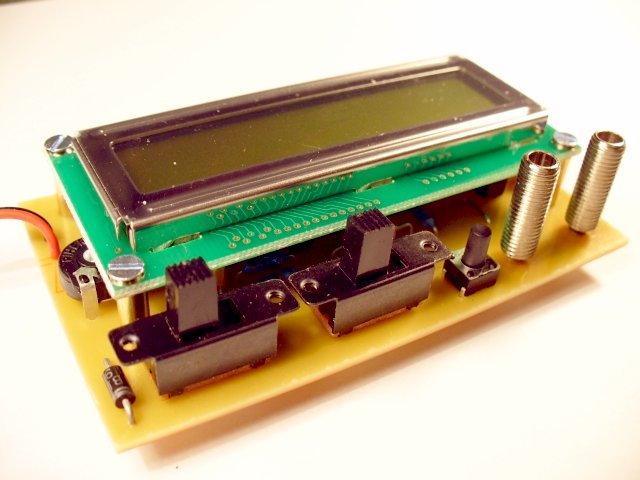

Platine mit aufgestecktem Display.

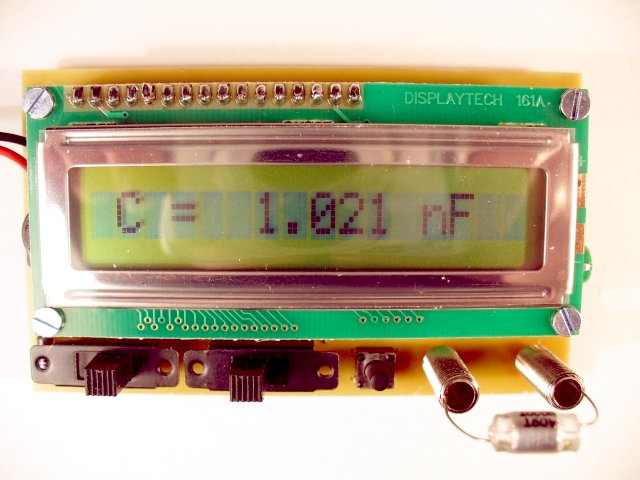

Erste Kapazitäts-Messung eines Eichkondensators von 1014 pF.

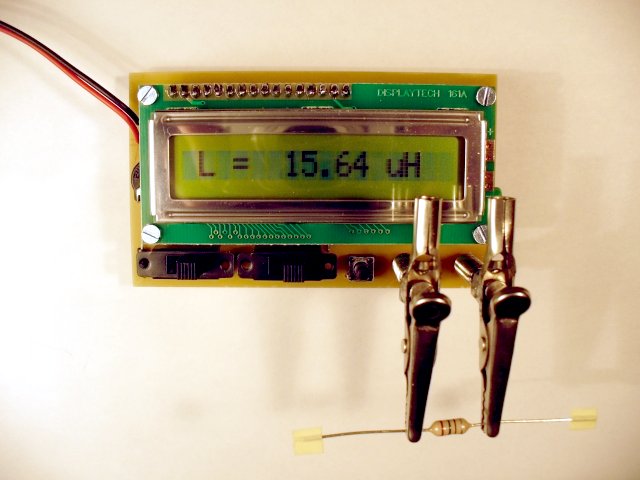

Erste Induktivitäts-Messung einer Festinduktivität von 15 µH.

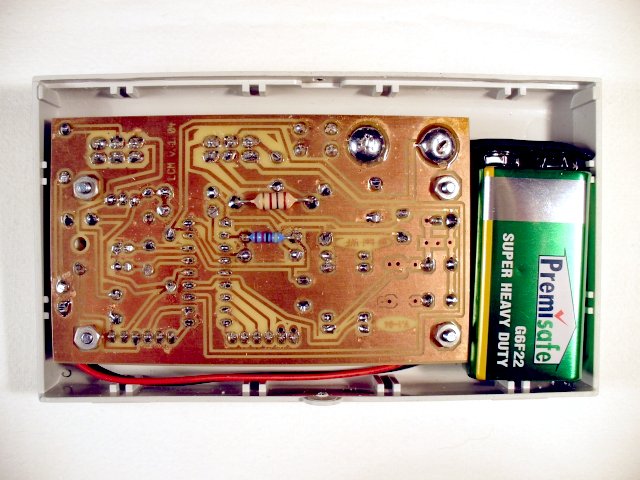

LC-Meter ohne Unterteil. L1 und R7 auf der Kupferseite der Platine angelötet, um sie später besser durch höherwertige ersetzen zu können.

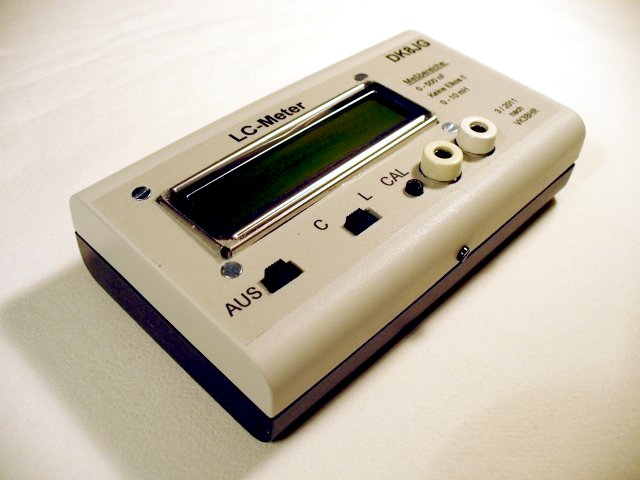

Fertiggestelltes LC-Meter bei der Messung eines 500 pF Kondensators. ( Gehäuse muß selber bearbeitet werden )

























LC-Meter Seitenansicht.
